TS216系列差压变送器采用***硅压阻式压力传感器和进口硅压阻传感器及金属电容传感器作为信号测量元件。结合德国数字化AD采集技术，具有智能型电路和普通型数字化电路，高精度，高稳定性，内部具有完善的抗件配合多级保护电路及本安电路设计，
| 是否进口： | 否 | 加工定制： | 否 |
|---|---|---|---|
| 品牌： | 国产 | 型号： | TS216系列 |
| 类型： | 中差压变送器 | 测量范围： | 0~1000KPakPa |

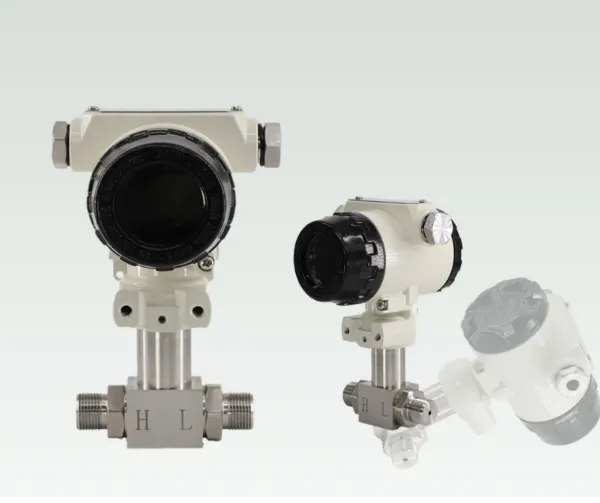

差压变送器
型号：TS216系列
产品概述：
TS216系列差压变送器采用***硅压阻式压力传感器和进口硅压阻传感器及金属电容传感器作为信号测量元件。结合德国数字化AD采集技术，具有智能型电路和普通型数字化电路，高精度，高稳定性，内部具有完善的抗件配合多级保护电路及本安电路设计，支持RS485通讯、HART和PROFIBUS-PA协议。可选LED和LCD现场指示，其中LCD可选五位显示、指示、功能完善的两按键现场调试（可兼容三线模式），可实现20多种单位选择、量程迁移，调零，调设阻尼，数据恢复功能，拥有翠绿色背光，可同时交替显示2个变量、并可以360度旋转。广泛应用于差压测量控制中。
微（风）压型：用于不导电和无腐蚀性气体的微小差压的检测，过程连接以喷嘴、快装为主，电气接口为霍斯曼和直接引线式，安装方便。适用在医疗器械，气体流量测量、暖通空调、检漏、电厂一气测量等。
测量量程：最小0～1KPa（最小检查5Pa）、0~1000KPa（精度0.1%F.S）
测量量程：最小0～5KPa（最小检查50Pa）、0~1000KPa（精度0.25%F.S/0.5%F.S）
性能参数
精 度 | 0.1%F.S | 0.25%F.S,0.5%F.S | |
量 程 比 | TD量程比：100:1，≥10:1时精度： ±[0.05+0.05()]% | TD量程比：10:1,≥5:1时精度： ±[0.25+0.05()]% | |
测量介质 | 液体、气体、及与316L不锈钢兼容介质（标配）、钽、哈氏合金C | 液体、气体、及与316L不锈钢兼容介质（标配）、钽、哈氏合金C | |
稳 定性 | 0.1%F.S/年，36个月误差不超过0.3%F.S | 0.15%F.S/年，18个月误差不超过0.2%F.S | |
温度范围 | 介质温度 | -40～125℃，增加耐温80℃（低温型组合配件），增加100℃～400℃（中温型组合备件），增加400℃～800℃（高温型组合备件） | -30～80℃（标配）或-40～125℃，增加耐温80℃（低温型组合配件），增加100℃～400℃（中温型组合备件），增加400℃～800℃（高温型组合备件） |
补偿温度 | -20～85℃ | 0～70℃或-10～80℃ | |
环境温度 | -40～85℃，﹣20～70℃（显示） | -40～85℃，-20～70℃（显示） | |
存储温度 | -40～120℃ | -40～120℃ | |
材 质 料 | 接液部件 | 316L不锈钢（标配），哈氏合金C、聚四氟乙烯 | 304不锈钢 |
传感器膜片 | 316L不锈钢（标配），哈氏合金C、钽 | 316L不锈钢 | |
密封圈 | 氟橡胶（标配）、丁腈橡胶、三元乙丙橡胶 | 氟橡胶（标配）、丁腈橡胶、三元乙丙橡胶 | |
外壳 | 304不锈钢、双层烤漆压铸铝 | 304不锈钢、双层烤漆压铸铝 | |
温度影响 | 相对一个大气压，20℃环境下：0.15%/25℃ | 相对一个大气压，20℃环境下：0.5%/25℃ | |
0.1%F.S(≤100KPa)，0.1%（≥100KPa），可标定消除 | 0.15%F.S(≤100KPa)，0.2%（≥100KPa），可标定消除 | ||
过载压力 | 2x额定值 | 1.5x额定值 | |
相应时间 | ≤4HZ(阻尼可调) | ≤1000HZ | |
抗 震 动 | 20gRMS.5000HZ条件下无变化 | 10gRMS.2000HZ条件下无变化 | |
供 电 | 24V DC（10～32V） | 24V DC（10～36V） | |
输出信号 | 电流 | 4～20mA（两线制） | 4～20mA（两线制），0-20mA（三线制） |
电压 | ○ | 0～5v、0.5～4.5、1～5v、0～10v（三线制）等 | |
显示 | 5位LCD液晶显示（翠绿背光）、***比形图，测量值、***比、mA值显示可选及可交替显示（H型不可选） | 4位LCD液晶显示、LED | |
负载电阻 | ≤Ω | ≤Ω | |
电气接口 | 霍斯曼，引线式，M20*1.5（如需其他接口请于公司联系） | 霍斯曼，引线式，M20*1.5（如需其他接口请于公司联系） | |
防爆等级 | EXdⅡCT6、EXiaⅡCT6（精度0.1%默认本安防爆） | ||
防护等级 | IP65、IP67 |
TS216 | 差压变送器 | ||||||||||
代码 | 类型 | ||||||||||
W | 微（风）压型 | ||||||||||
H | 霍斯曼型 | ||||||||||
F | 防护型 | ||||||||||
代码 | 信号输出方式 | ||||||||||
S1 | 4-20mA二线制 | ||||||||||
S2 | 4-20mA二线制叠加HART协议 | ||||||||||
S3 | 4-20mA二线制叠加PROFIBUS-PA协议 | ||||||||||
S4 | 0-10V | ||||||||||
S5 | RS485（modbus）协议 （assic码协议可选） | ||||||||||
S6 | 用户 | ||||||||||
代码 | 显示 | ||||||||||
A1 | LED | ||||||||||
A2 | LCD | ||||||||||
A3 | 5位LCD | ||||||||||
代码 | 精度等级 | ||||||||||
A | 0.1%F.S | ||||||||||
B | 0.25%F.S | ||||||||||
C | 0.5%F.S | ||||||||||
代码 | 测量温度及散热组合配件 | ||||||||||
T1 | 增加耐温80℃（低温型组合配件） | ||||||||||
T2 | 增加耐温100℃～400℃（中温型组合备件） | ||||||||||
T3 | 增加耐温400℃～800℃（高温型组合备件） | ||||||||||
代码 | 过程连接方式 | ||||||||||
C1 | ∮7喷嘴 | ||||||||||
C2 | FESTO∮8( 微压型) | ||||||||||
C3 | 外螺纹M20×1.5（标准） | ||||||||||
C4 | 用户 | ||||||||||
代码 | 过程连接材质 | ||||||||||
M1 | 304不锈钢 | ||||||||||
M2 | 316不锈钢 | ||||||||||
M3 | 316L不锈钢 | ||||||||||
M4 | 聚四氟乙烯 | ||||||||||
M5 | 哈氏合金C | ||||||||||
代码 | 电气连接 | ||||||||||
E1 | 标准 | ||||||||||
E2 | 用户 | ||||||||||
代码 | 防爆等级 | ||||||||||
1 | 本安型（EXiaⅡCT6） | ||||||||||
2 | 隔爆型 | ||||||||||
代码 | 测量范围 | ||||||||||
1 | 用户 | ||||||||||
TS216 | W | S1 | A | A | T1 | C1 | M1 | E1 | 1 | 0-5KPa | 选型举例 |
