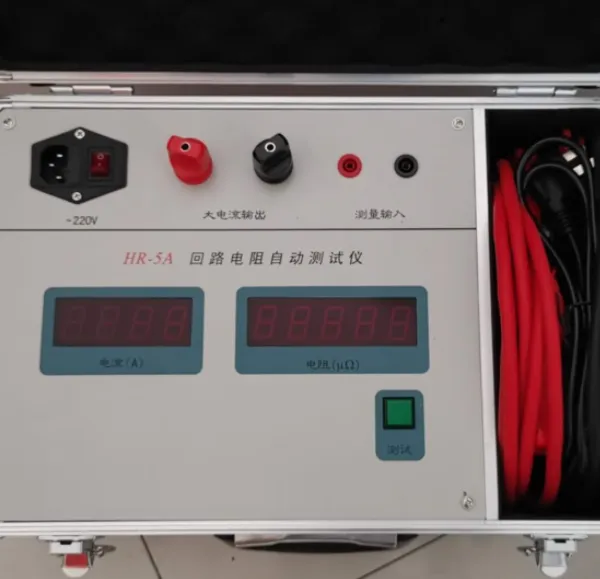

回路电阻测试仪

型号：HR-5A

一、概述

     HR-5A 回路电阻测试仪是按照GB763--90，应用直流压降法测量高压开关主回路的接触电阻和回路电阻，该仪器采用***的高频开关电源，提供大于100A的直流测试电流。测量时，只需合上仪器电源，按下测量键，便可将自动调整试验电流，回路电阻自动测出，显示结果，并自动锁存。由于使用微电脑技术对数据进行处理及数字滤波，因此***了测量精度，并且测试结果不随测试电流的变化而变化。

经多年现场实践和长期不懈努力, HR-5A 回路电阻测试仪技术指标达国内***水平。是各发电、供电企业，开关、科研等单位的产品。

二、技术特点

1、采用当代国际进的大功率开关电源模块作为测量电源，该电源输入、输出电压宽、功率密度大（是通常开关电源的十倍），具有过压、断路、过热、限流保护及遥控等能平均无故障时间达数十万小时。因而用此模块生产的回路电阻测试仪具有功率大、体积小、重量轻、性能可靠等独特功能。

2、微欧表采用专有技术比较式测量原理开发、带四位半LCD数字显示，精度高、分辨***。同一电阻下从 -20℃ —45℃对整机进行实测，准确度可达0.1极，当测试电流稳定在额定电流的80%—120%范围内，在不同的电流下对同一电阻进行测试，所测结果变差≯0.1%。

3、电流表采用三位半LCD数字表显示。

4、电流、电压合成一根，一套共两根专用测试线，方便放线、接线、收线提高工作效率，又美观整齐。测试线内多股软铜线，外包进口聚氯乙烯绝缘皮，具有柔软、绝缘、韧性好等优点，从-25℃—85℃均可保持良好的柔韧性。

5、整机保护功能完善，不怕开路、不怕短路，抗干扰。

6、测试操作十分简单，一键测试，即可测量。仪器箱与包装箱融为一体，一仪俱全，无需配带其他附件，方便保管和携带。，

三、主要技术参数

1、使用环境：温度-10℃—45℃  湿度小于85%

2、测试电流：不小于100A

3、输出功率：500W、

     4、测量范围：0―4999μΩ 分辨率： 1μΩ，超量***显示“0000”

     5、准 确 度：±0.5% 读数

     6、工作方式：测试５秒后，测试结果显示并自动锁定。

  7、电  源：AC220V±10%  50Hz―60Hz

8、体  积： 355×315×125mm³  （内放测试线夹及附件）

9、重  量：８Kg（含仪器、测试线夹及附件）

三、测试方法：

按接线原理图，将专用测试线夹，用四端子接线法分别接到回路电阻测试仪和被测开关的适当位置。接通电源。检查无误后，按下“测试开关”即可测量，如要结束测量，按下“电源开关”即可。见面板结构图及外形图.

四、注意事项：

 1、用专用接地线，经仪器面板上的“接地”孔将仪器可靠接地。

    2、被测开关、断路器应在合闸位置，有电场感应者一侧要接地。仪器不得测试带电设备。

 3、电流、电压夹与被测物必须接触良好可靠，两者不得想碰以***测试结果正确。

    4、接入220V 交流电源，打开“电源开关”风机启动。按下”测试开关”，

三位半数字表显示电流输出值，数秒后数值即稳定，测试结果被锁定。即可记录测试结果。

    5、测试线长度和截面与仪器配套使用，不宜随意改动。如须改动，两根电流线阻值之和乘以电流值应在2—4.5V 之间。

    6、测试中应保持测试线的相对稳定，测试线大幅度摆动，可能引起测试数据误差变大。

    7、仪器应存放在通风干燥无腐蚀气体之环境中。仪器要防雨、 防潮、防

暴晒、防摔碰、防金属物进入其内。仪器装运是应平放，道路不平防震差的车辆应采取防震措施。
